一個完整的PCB設計項目，工程師都在做哪些工作？
對于很多企業來說，PCB設計似乎只是“畫板子”。但從工程實踐來看，一個完整的PCB設計項目，本質是一個系統工程，涉及電路設計、結構匹配、信號完整性、制造工藝等多個維度。
下面按實際項目流程拆解工程師的核心工作內容：
1. 需求分析與方案定義（決定80%成敗）
工程師首先要做的不是畫板，而是“定義問題”：
- 功能需求拆解（電源、通信、控制邏輯）
- 器件選型（MCU、IC、電源芯片等）
- 成本與供應鏈評估（是否可量產、是否有替代料）
- PCB層數與堆疊結構規劃（2層/4層/6層及以上）
這一階段直接影響：
- 成本
- 性能
- 后期可制造性（DFM）
2. 原理圖設計（電氣邏輯的核心）
原理圖不是簡單連線，而是工程規范的體現：
- 電源完整性設計（去耦、電源分配）
- 信號接口定義（SPI/I2C/USB/高速接口）
- 器件封裝綁定（避免后期封裝錯誤）
- ERC檢查（Electrical Rule Check）
常見問題：
- 電源濾波設計不合理 → 板子不穩定
- 接口保護缺失 → 產品易損壞
3. PCB封裝與庫管理（很多問題的源頭）
工程師需要建立或審核：
- PCB封裝（Pad尺寸、間距、焊盤類型）
- 3D模型（結構干涉檢查）
- BGA封裝設計（扇出方式、過孔設計）
封裝錯誤 = 100%返工（行業共識）

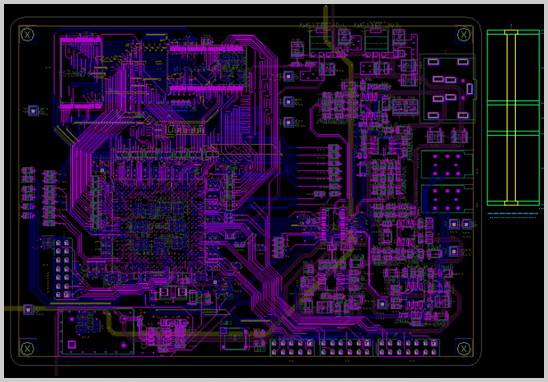

4. PCB布局（Layout Placement）
布局決定產品70%的性能表現：
- 功能分區（電源區/模擬區/數字區）
- 信號路徑規劃（最短路徑原則）
- 散熱設計（功率器件布局）
- 高速器件位置（DDR、USB、RF）
關鍵原則（參考 IPC-2221 標準）：
- 電源與地優先
- 高頻信號優先
- 模擬與數字隔離
5. PCB布線（Routing）
這是技術含量最高的環節之一：
低速設計：
- 線寬線距控制
- 回流路徑完整
高速設計：
- 阻抗控制（50Ω/90Ω差分）
- 長度匹配（等長布線）
- 差分對設計
涉及理論：
- 信號完整性（SI）
- 電源完整性（PI）
6. EMC/EMI優化設計（決定是否能通過認證）
很多產品失敗在這里：
- 回流路徑設計
- 地平面完整性
- 濾波與屏蔽設計
- 接地策略（單點/多點）
如果設計階段忽略：
后期整改成本極高（需改板甚至重做）
7. DFM/DFA設計評審（可制造性分析）
在投板前必須進行：
- 最小線寬線距檢查
- 過孔設計（盲孔/埋孔/通孔）
- 焊盤設計合理性
- 拼板方案設計
參考：
- IPC-A-600（PCB質量標準）
- IPC-7351（封裝標準）
8. PCB打樣（Prototype）
設計完成后進入打樣階段：
- 小批量PCB制作
- SMT貼片加工
- 初步功能驗證
9. 調試與驗證
包括：
- 功能調試
- 信號測試（示波器/頻譜儀）
- EMC測試整改
- 環境可靠性測試
現實情況：
70%以上的問題，源于設計階段
PCB設計階段省的錢，為什么會在調試階段加倍付出？
這是很多企業踩過的坑，本質原因是：
1. 設計錯誤的放大效應
| 階段 | 修改成本 |
| 原理圖階段 | 1x |
| PCB階段 | 10x |
| 打樣后 | 100x |
| 量產后 | 1000x |
2. 典型“省錢行為”帶來的后果
- 降低層數（4層改2層）
→ EMI問題嚴重，無法通過認證
- 取消阻抗控制
→ 高速信號異常（USB/DDR失效）
- 忽略BGA設計規范
→ 焊接虛焊、不可維修
- 不做DFM評審
→ 板廠無法生產或良率極低
3. 隱性成本遠高于顯性成本
包括：
- 多次打樣費用
- 調試人力成本
- 項目延期損失
- 市場機會成本
- 對企業來說：
時間成本 > 設計成本
PCB設計、打樣及PCBA代工代料如何選擇？
從客戶角度，選擇服務商建議關注：
1. 是否具備全流程能力
- PCB設計
- 元器件采購（BOM）
- PCB打樣
- SMT貼片
- PCBA量產
一體化可減少溝通成本
2. 是否具備高難度設計能力
- 多層板（6層/8層/10層+）
- BGA封裝設計
- 盲孔/埋孔工藝
- 高速/高頻設計
3. 是否具備DFM與供應鏈能力
- 可制造性優化能力
- 穩定元器件供應渠道
- 替代料方案能力
4. 是否具備工程經驗
- 是否做過類似項目
- 是否有調試支持能力
- 是否能協助認證（EMC/安規）
我們能為您提供什么？
深圳宏力捷電子，專注于PCB設計與PCBA全流程服務，面向有“設計+打樣+量產”需求的客戶，提供一站式解決方案：
PCB設計服務
- 多層、高精密PCB設計
- BGA封裝、盲孔/埋孔設計
- 高速信號與EMC優化
打樣與PCBA服務
- PCB快速打樣
- SMT貼片加工
- 小批量試產
PCBA代工代料
- BOM建立與優化
- 元器件采購與替代方案
- 批量生產與質量控制
全流程支持
- 從原理圖 → PCB → 打樣 → 量產
- 提供DFM優化建議
- 協助降低整體項目風險與成本
一個成功的PCB項目，從來不是“畫完板就結束”，而是貫穿設計、制造與驗證的系統工程。
設計階段每省下的一分錢，都可能在后期用十倍甚至百倍的成本補回來。
如果你正在尋找專業的PCB設計、打樣及PCBA代工代料服務，選擇一個具備全流程能力和工程經驗的團隊，往往比單純“低價設計”更關鍵。
