為什么地平面劃分在多層PCB設計中如此關鍵？
在多層PCB設計中，地平面（Ground Plane）不僅是參考電位，更是信號回流路徑的核心載體。其劃分方式直接影響：
- 信號完整性（Signal Integrity）
- 電磁兼容（EMC/EMI）
- 電源完整性（Power Integrity）
- 產品穩定性與一致性
根據經典EMC理論，高速信號的回流路徑總是選擇阻抗最小路徑，通常緊貼參考地平面。如果地被不合理分割，將導致回流路徑繞行，從而產生：
- 環路面積增大 → EMI輻射增強
- 阻抗不連續 → 信號反射
- 串擾增加 → 系統誤碼
簡單說：地劃不好，后期調試成本會指數級上升。

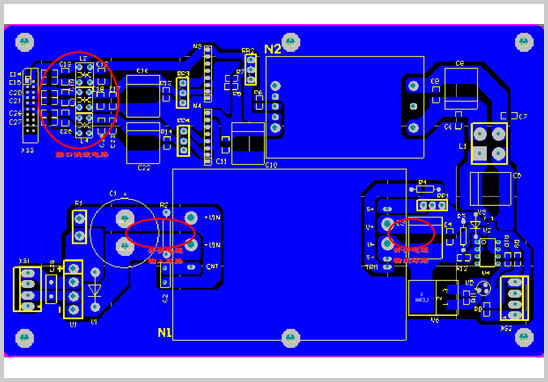

多層PCB地平面劃分的核心原則
（1）優先保證“完整連續地平面”
原則：
- 盡量避免隨意切割地平面
- 高速信號層必須緊鄰完整地平面
- 禁止跨分割走線
設計建議：
- 典型6層結構：
- L1：信號
- L2：完整GND
- L3：信號
- L4：電源
- L5：GND
- L6：信號
重點：至少保證一整層完整GND
（2）模擬地與數字地的劃分策略
很多工程師容易誤區：必須分割模擬地和數字地
正確理解：
| 場景 | 是否分割 |
| 低速/普通設計 | 不建議分割 |
| 高精度模擬（ADC/DAC） | 可局部分區 |
| 高頻高速系統 | 優先統一地 |
關鍵點：
- 分區 ≠ 分割
- 推薦“單點連接（Star Point）”
- 或使用“地過孔圍欄（Via Stitching）”控制回流路徑
工業趨勢：現代高速設計更傾向“統一地+功能隔離”
（3）高速信號嚴禁跨地分割
這是最常見、也是最嚴重的錯誤之一。
問題本質：
- 信號跨分割 → 回流路徑被迫繞行
- 形成大電流環路 → 強EMI輻射
解決方案：
- 調整布線避免跨分割
- 必須跨越時：
- 添加橋接電容（Stitching Capacitor）
- 增加GND過孔
（4）電源平面與地平面協同設計
推薦做法：
- 電源層緊貼地層（形成平面電容）
- 減小PDN阻抗
- 提高去耦效果
這是高速PCB（如DDR、SerDes）設計的關鍵點
（5）合理使用“地過孔陣列（Via Stitching）”
作用：
- 降低地阻抗
- 提供回流通道
- 抑制邊緣輻射
典型應用：
- 板邊
- 接口區域（USB、HDMI、RJ45）
- 高頻模塊周圍
3. 多層PCB地劃分常見錯誤（客戶高頻踩坑）
錯誤1：大面積切割地平面
導致EMI超標、認證失敗
錯誤2：高速信號跨分割
導致信號完整性嚴重下降
錯誤3：模擬地與數字地完全隔離
反而引入電位差問題
錯誤4：忽略回流路徑設計
這是90%問題根源
從設計到PCBA：地平面設計對制造的影響
對于有PCB打樣及PCBA代工代料需求的客戶來說，地設計不僅影響性能，還直接影響制造：
（1）PCB打樣階段
- 地銅分布影響：
- 板翹曲（Warping）
- 阻抗控制
- 分割不合理 → 阻抗失控
（2）SMT貼裝階段
- 不均勻銅分布 → 熱不均
- 影響BGA焊接良率
（3）EMC整改成本
- 不合理地設計 → 后期加磁珠、電容補救
- 成本遠高于前期優化
結論：優秀PCB設計=減少打樣次數+降低PCBA風險
如何選擇靠譜的PCB設計+PCBA服務商？
對于電子產品企業來說，建議重點關注：
1. PCB設計能力
- 是否具備高速/多層板經驗
- 是否理解EMI/EMC設計
- 是否支持BGA/HDI設計
2. 打樣能力
- 小批量快速交付
- 阻抗控制能力
3. PCBA能力
- 供應鏈整合（代料）
- 焊接良率（特別是BGA）
- 測試能力（ICT/FCT）
我們能為您提供什么？
深圳宏力捷電子專注于PCB設計+打樣+PCBA代工代料一站式服務，核心優勢包括：
1. PCB設計
- 多層板（4-20層）設計
- 高速PCB（DDR、射頻、差分信號）
- BGA/盲埋孔/HDI設計
- EMI/EMC優化設計
2. PCB打樣
- 快速打樣（加急交付）
- 阻抗控制板
- 高精密制造
3. PCBA代工代料
- BOM優化與元器件采購
- SMT/DIP一站式生產
- 小批量試產到批量交付
- 功能測試支持
客戶只需提供原理圖，我們即可完成從設計到量產全流程交付，降低溝通成本，提高項目成功率。
在多層PCB設計中，地平面劃分不是“布局問題”，而是系統級設計問題。
一個合理的地設計，可以提前解決80%的EMI與信號問題。
如果您正在進行：
- 多層板開發
- 產品打樣或量產
建議在設計初期就引入專業團隊介入，避免后期反復修改帶來的時間與成本浪費。
歡迎與宏力捷電子溝通，我們可為您提供專業評估與一站式解決方案。
